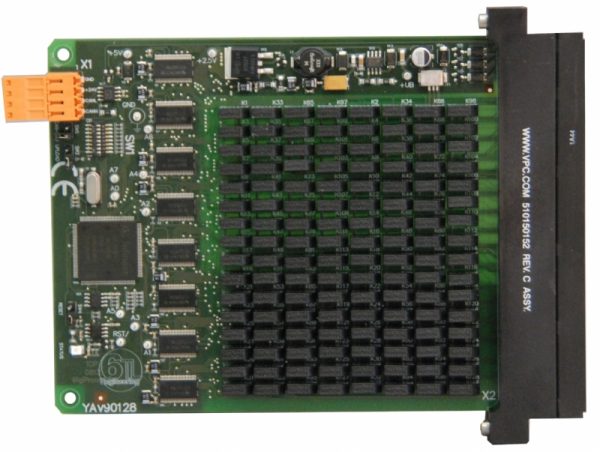

128-Ch SPST 0,250 A-100 VAC 24 VDC Mux/Matrix

PN: YAV90128 Kategorien: ,

  • 128 SPST-Relais
  • Schaltung bis zu 100Vac/Vdc und 250 mA
  • CAN-Steuerung (oder Ethernet mit Ethernet zu CAN Gateway)
  • dll & VIs-Treiber erhältlich

Ein einziges YAV90128-Modul ist in der Lage, alle Kombinationen der Signalberechnung bei Niederfrequenz zwischen dem Gerät im Test und den verschiedenen Messgeräten in einem Testsystem auszuführen.

Es ist in 4 Linien mit jeweils 16 Relais und 8 Linien mit jeweils 8 Relais organisiert, mit Kontakten, die als Scanner oder Matrix, einzeln in jeder Testvorrichtung, konfiguriert werden können. Durch diese Konfigurationsmöglichkeit ist es ideal für die Verwendung in automatischen Testsystemen geeignet, bei denen maximale Flexibilität erforderlich ist.

Nur ein 24 VDC-Netzteil wird für die Versorgung der Platte benötigt, verdrahtet am hinteren 4-Pin-Anschluss zusammen mit dem CAN-Bus-Anschluss.

Mit seinem 192-Pin Quadrapaddle-Anschluss verfügt es über dedizierte Eingänge, um automatisch ihre Position im Testsystem festzustellen, wenn mehrere Module montiert werden.

Es wird mit CAN-Bus-Steuerung und der gesamten Software geliefert, die für “Plug & Play” in Systemen auf Basis der Ausführungssoftware LabView und TestStand notwendig ist.

Must be register for downloading the documentation

Sign Up
All the data you have provided us shall be introduced into and treated in an automated data file belonging to S.A. Sistel, specially designed to meet the current relationship. Such data are confidential and belong solely to S.A. Sistel., who is the responsible for the file and is located at Solsonès, 87 . 08211 Castellar del Vallès, Barcelona. You are authorized to access, modify, cancel and deny the processing of the mentioned data by writing directly to the address specified above. In accordance with the right of access to information specified by the article 10 of the law currently in force 34/2002 dated 11 th. July related to the Services of the Information Society and Electronic Commerce, you are presently informed that the responsible for the web is S.A. Sistel., being available at the Internet domain www.6tlengineering.com with prior registering to the corresponding records, and to be contacted by users and/or interested parties at info@sasistel.es
Read our Privacy Policy
Log in

4
Login to download the file

4
Login to download the file

Zusätzliche Information

Location (Fx or RCV)

Receiver

Relay Contacts

SPST

Channels (nr)

128

MAX I (A)

0,25

MAX Vac (V)

100

Banks

4

Poles

32
