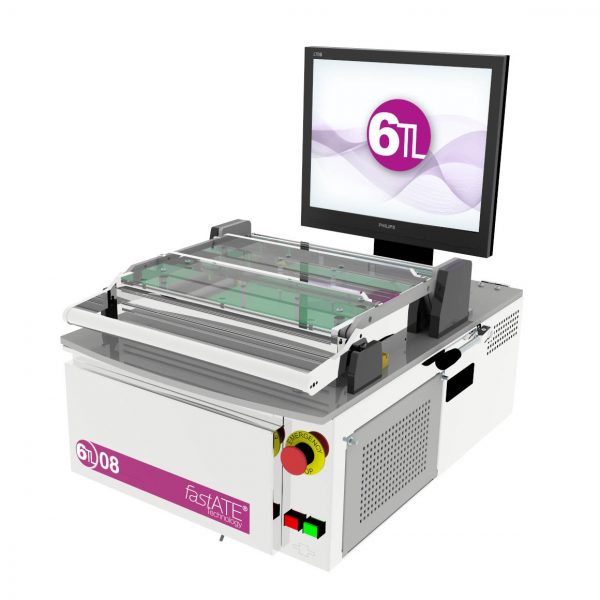

Funktionstest

PN: H710008Nx Kategorie:

  • kompakte & modulare Benchtop-Plattform.
  • Geeignet für F&E, Prototyping, Qualitätskontrolle und Produktion.
  • Kleine bis mittlere Produktionschargen
  • Ideal für ISP (Flashprogrammierung), BS (Boundary-Scan) und FCT (Funktionstest).
  • Direkte PXI-Gehäuse-Integration.
  • Linearer manueller Schiebemechanismus für bis zu 2000 N Sensordruck.
  • Maximaler Sensorbereich/Leiterplatten-Größe: 250 x 303 mm
  • Kostengünstiges, einfach und schnell austauschbares Fixture-Casettensystem mit ITA-Rahmen.

Schlagen Sie in der 6TL-08 Broschüre für weitere Optionen nach Die 6TL-08-Basisplattform wurde entwickelt, um die Anforderungen der gebräuchlichsten Testverfahren und In-System-Programmierung (ISP) mit begrenztem Anfangsbudget zu erfüllen. Das System beinhaltet einen robusten manuellen linearen Schiebemechanismus, der eine preisgünstige Vorrichtungsstrategie, dank der austauschbaren Cassetten, erlaubt
Das Plattformgehäuse ist mit einem Fixture-Empfänger mit 8 Steckplätzen ausgestattet, kompatibel mit dem Serie 90 VPC-Massenverbindungsmodul, und auch mit intelligenten 6TL-YAV-Modulen (YAV90MMU & YAV90059), mit Raum für schnelle ISP-Geräte, optionale PXI-Gehäuse und mehrere Netzteile. Eine abnehmbare Platte auf der Rückseite erlaubt eine einfache Positionierung der kundenspezifischen Anschlüsse oder zusätzlichen Testschaltungen.

Laden Sie die gesamte Broschüre hier herunter: 6TL08CR000E00

Must be register for downloading the documentation

Sign Up
All the data you have provided us shall be introduced into and treated in an automated data file belonging to S.A. Sistel, specially designed to meet the current relationship. Such data are confidential and belong solely to S.A. Sistel., who is the responsible for the file and is located at Solsonès, 87 . 08211 Castellar del Vallès, Barcelona. You are authorized to access, modify, cancel and deny the processing of the mentioned data by writing directly to the address specified above. In accordance with the right of access to information specified by the article 10 of the law currently in force 34/2002 dated 11 th. July related to the Services of the Information Society and Electronic Commerce, you are presently informed that the responsible for the web is S.A. Sistel., being available at the Internet domain www.6tlengineering.com with prior registering to the corresponding records, and to be contacted by users and/or interested parties at info@sasistel.es
Read our Privacy Policy
Log in

TECHNICAL MANUAL 6TL08
Login to download the file

Zusätzliche Information

Type

Production volume

Receiver Capacity

Maximum Dimensions PCB

UUT Contact

Max TP

Functional Test

Incircuit Test

Boundary Scan Test

RF Test
