Multiplex-Einheit

PN: YAV90MMU Kategorien: ,

  • 4 3/4 Ziffern True-RMS-Autoranging bis zu 440 VAC
  • VAC, VDC, Ohm, Pt100, mAAC, mADC, Kondensatoren, Dioden
  • Frequenzmesser (bis 400 kHz) und Auslastungsgrad
  • Peak-Hold-Funktion
  • Scanner x16 Messkanäle
  • 1500 V-Isolierung zwischen Messkanälen
  • Zwei isolierte Impulsgeneratorkanäle
  • Externe Trigger-In- und Trigger-Out SMB-Anschlüsse
  • Automatisches Nullsetzungs- und Selbstkalibrierungssystem
  • Ethernet zu CAN-Bus
  • 8 programmierbare digitale Ausgänge (PNP 24 VDC 300 mA)
  • Bis zu 20 Ablesungen pro Sekunde
  • Erweiterbare Schaltung
  • Hochwertiges Verbindungsmodul (> 20.000 Verbindungen)
  • Editierbare eingebaute Test-Schrittsequenz

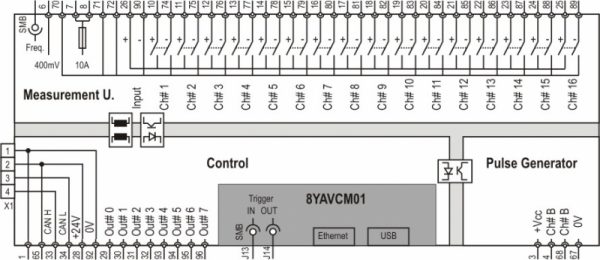

Das YAV90MMU-Modul (Multiplex-Einheit) ist ein leistungsfähiges Subsystem, das einen 16-Kanal-Multiplexer und einen 600 V Datenerfassungskanal mit der Fähigkeit zur Steuerung externer Schaltung enthält und über den CAN-Bus erweiterbar ist.

Die MMU ist so ausgelegt, dass sie die Anforderungen der gebräuchlichsten Messgeräte in der Elektronikproduktion erfüllt, bei denen ‚PASS/FAIL’ Messungen erforderlich sind, und bei denen daher der Bereich von 4¾-stelligen Anzeigen mehr als ausreichend ist.

Dieses Modul kann Messungen entweder im Automatikbereich-Modus oder im Manualbereich-Modus ausführen. Die MMU kann die gebräuchlichsten allgemeinen Messungen ausführen: Wechselstrom-/Gleichstrom-Spannung und Strom, Frequenz, Widerstand, Kapazität und Dioden.

Dank der MMU-integrierten Hochspannungsschaltung können Messkanäle an verschiedene Stromversorgungen oder an die Netzphasen angeschlossen werden, bei denen die Differenzspannung bis zu 600 VAC betragen kann.



Download the full brochure here: YAV90MMUCD000E01

Must be register for downloading the documentation

Sign Up
All the data you have provided us shall be introduced into and treated in an automated data file belonging to S.A. Sistel, specially designed to meet the current relationship. Such data are confidential and belong solely to S.A. Sistel., who is the responsible for the file and is located at Solsonès, 87 . 08211 Castellar del Vallès, Barcelona. You are authorized to access, modify, cancel and deny the processing of the mentioned data by writing directly to the address specified above. In accordance with the right of access to information specified by the article 10 of the law currently in force 34/2002 dated 11 th. July related to the Services of the Information Society and Electronic Commerce, you are presently informed that the responsible for the web is S.A. Sistel., being available at the Internet domain www.6tlengineering.com with prior registering to the corresponding records, and to be contacted by users and/or interested parties at info@sasistel.es
Read our Privacy Policy
Log in

YAV90MMU 16 Ch 500Vac Mux/DMM/PulseGen/DO User Manual
Login to download the file

Phi6 Example YAV90MMU (*.vi; *.cfg)
Login to download the file
